Az ipari szűrés területén a PN16 Y típusú szűrők alapvető komponensek, amelyeket különféle folyadékrendszerekben használnak a szennyeződések eltávolítására és a berendezések zavartalan működésének biztosítására. A PN16 Y típusú szűrők jó hírű szállítójaként gyakran találkozom a standard és a nagy teljesítményű modellek közötti különbségekkel kapcsolatos kérdésekkel. Ebben a blogbejegyzésben ezekben a különbségekben fogok elmélyülni, hogy segítsek megalapozott döntést hozni, amikor kiválasztja az igényeinek megfelelő szűrőt.
Tervezés és kivitelezés
Szabványos PN16 Y típusú szűrő
A szabványos PN16 Y típusú szűrőket olyan alapszerkezettel tervezték, amely megfelel a legtöbb ipari alkalmazás általános követelményeinek. Jellemzően egy Y alakú testtel rendelkeznek, amelyek általános anyagokból, például öntöttvasból vagy szénacélból készülnek. A szűrőszűrő általában szabványos hálóméretű rozsdamentes acél dróthálóból készül, amely hatékonyan képes megragadni a nagyobb részecskéket és törmeléket.
A szabványos szűrők felépítése viszonylag egyszerű, alapvető hegesztési és összeszerelési technikákkal. A karimákat úgy tervezték, hogy megfeleljenek a PN16 nyomásértéknek, amely viszonylag alacsony és közepes nyomáson működő rendszerekhez alkalmas. Ezeket a szűrőket gyakran használják olyan alkalmazásokban, ahol a folyadékminőségi követelmények nem túl magasak, mint például az általános vízellátó rendszerek, fűtési rendszerek és néhány kis pontosságú ipari folyamat.
Nagy teljesítményű PN16 Y típusú szűrő
A nagy teljesítményű PN16 Y típusú szűrőket viszont fejlettebb tervezési és építési technikákkal tervezték. A nagy teljesítményű szűrő teste készülhet kiváló minőségű anyagokból, például rozsdamentes acélból vagy ötvözött acélból, amelyek jobb korrózióállóságot és mechanikai szilárdságot biztosítanak. Ez alkalmassá teszi őket zord környezetben való használatra, mint például vegyi feldolgozó üzemek, tengeri olaj- és gázplatformok, valamint élelmiszer- és italipar.
A nagy teljesítményű szűrőkben lévő szűrőszűrő gyakran pontosabb és finomabb hálós rozsdamentes acélból vagy más speciális anyagból készül. Sokkal kisebb részecskéket képes befogni, néha egészen mikron szintig, így magasabb szintű folyadéktisztaságot biztosít. A nagy teljesítményű szűrők felépítése kifinomultabb gyártási folyamatokat is magában foglal, mint például a precíziós megmunkálás és a fejlett hegesztési technikák, hogy biztosítsák a szoros tömítést és a megbízható teljesítményt nagy nyomású és nagy áramlási körülmények között.
Szűrés hatékonysága
Szabványos PN16 Y típusú szűrő
A szabványos PN16 Y típusú szűrő szűrési hatékonyságát a szűrőszitának a hálószem mérete határozza meg. Általában a szabványos szűrők hálómérete hatékonyan távolítja el a 100-200 mikronnál nagyobb részecskéket. Bár ez sok általános alkalmazáshoz elegendő, előfordulhat, hogy nem megfelelő olyan folyamatokhoz, amelyek magas fokú folyadéktisztaságot igényelnek.
Például egy általános vízellátó rendszerben egy szabványos szűrő képes eltávolítani a homokot, a rozsdát és más nagy törmeléket, de előfordulhat, hogy nem tudja eltávolítani a finom részecskéket, például az iszapot vagy a baktériumokat. Ilyen esetekben további szűrési lépésekre lehet szükség a speciális vízminőségi követelmények teljesítéséhez.
Nagy teljesítményű PN16 Y típusú szűrő
A nagy teljesítményű PN16 Y típusú szűrőket úgy tervezték, hogy lényegesen magasabb szűrési hatékonyságot nyújtsanak. Finom hálós szitákkal akár 1-10 mikronos, vagy akár kisebb részecskéket is el tudnak távolítani, az adott modelltől és alkalmazástól függően. Ez a magas szűrési szint döntő fontosságú azokban az iparágakban, ahol még az apró részecskék jelenléte is károsíthatja a berendezést vagy befolyásolhatja a végtermék minőségét.
A gyógyszeriparban például nagy teljesítményű szűrőket használnak a technológiai folyadékok tisztaságának biztosítására, megakadályozva a gyógyszerek mikroszkopikus részecskékkel történő szennyeződését. A félvezetőgyártó iparban ezek a szűrők nélkülözhetetlenek a gyártási folyamat során használt ultratiszta víz tisztaságának megőrzéséhez.
Nyomásesés
Szabványos PN16 Y típusú szűrő
Az egyik fontos tényező, amelyet figyelembe kell venni egy szűrőrendszerben, a nyomásesés a szűrőn. Egy szabványos PN16 Y típusú szűrőben a nyomásesés viszonylag nagyobb, mint a nagy teljesítményű szűrőknél. Ennek az az oka, hogy a szabványos szűrőszitának nagyobb a hálószeme, ami azt jelenti, hogy a folyadéknak viszonylag kisebb nyitott területen kell áthaladnia, ami nagyobb ellenállást eredményez.
A nagyobb nyomásesés megnövekedett energiafogyasztáshoz vezethet a rendszerben, mivel a szivattyúnak keményebben kell dolgoznia a kívánt áramlási sebesség fenntartása érdekében. Egyes esetekben ez befolyásolhatja a rendszer más alkatrészeinek teljesítményét is, különösen, ha azok érzékenyek a nyomásváltozásokra.
Nagy teljesítményű PN16 Y típusú szűrő
A nagy teljesítményű PN16 Y típusú szűrőket úgy tervezték, hogy minimalizálják a nyomásesést, miközben fenntartják a magas szűrési hatékonyságot. Ezt a fejlett képernyőkialakítás és az optimalizált áramlási útvonal kombinációjával érik el. A nagy teljesítményű szűrőkben található finomhálós szitákat úgy tervezték, hogy nagyobb nyitott területük legyen, lehetővé téve a folyadék könnyebb áthaladását.
Ezenkívül a nagy teljesítményű szűrők belső szerkezetét úgy alakították ki, hogy csökkentsék a turbulenciát és ésszerűsítsék a folyadék áramlását, tovább csökkentve a nyomásesést. Ez alacsonyabb energiafogyasztást és a teljes szűrőrendszer stabilabb működését eredményezi.
Karbantartás és tartósság
Szabványos PN16 Y típusú szűrő
A szabványos PN16 Y típusú szűrők karbantartása viszonylag egyszerű. A szűrőszűrő könnyen eltávolítható és tisztítható vagy kicserélhető, ha törmelékkel eltömődik. A relatíve gyengébb anyagok és konstrukció minősége miatt azonban a szabványos szűrők tartóssága korlátozott lehet.
Azokban az alkalmazásokban, ahol a folyadék korrozív anyagokat tartalmaz, vagy ahol a szűrő gyakori nyomásingadozásoknak van kitéve, a standard szűrő teste idővel korróziónak és károsodásnak lehet kitéve. Ez a szűrő gyakoribb cseréjét teheti szükségessé, ami növeli a teljes karbantartási költséget.
Nagy teljesítményű PN16 Y típusú szűrő
A nagy teljesítményű PN16 Y típusú szűrők tartósak. A kiváló minőségű anyagok és a fejlett gyártási technikák használata biztosítja a hosszú távú tartósságot. Ellenállnak a korróziónak, a kopásnak és a mechanikai igénybevételnek, így alkalmasak az igényes környezetben való használatra.
Bár a nagy teljesítményű szűrők kezdeti költsége magasabb lehet, mint a szabványos szűrőké, hosszabb élettartamuk és alacsonyabb karbantartási igényük hosszú távon jelentős költségmegtakarítást eredményezhet. A nagy teljesítményű szűrőkben lévő szűrőszűrőket is úgy tervezték, hogy könnyebben tisztíthatók és újrafelhasználhatók legyenek, csökkentve a csere gyakoriságát.
Alkalmazások
Szabványos PN16 Y típusú szűrő
A szabványos PN16 Y típusú szűrőket széles körben használják számos általános ipari alkalmazásban. Néhány gyakori alkalmazás:
- Általános vízellátó rendszerek: Nagy részecskék eltávolítására szolgál a vízből, megvédve a szivattyúkat és egyéb berendezéseket a sérülésektől.
- Fűtési és hűtőrendszerek: Biztosítsa a keringő víz tisztaságát, megakadályozva a vízkő és törmelék lerakódását a csövekben és a hőcserélőkben.
- Alacsony pontosságú ipari folyamatok: Például néhány egyszerű kémiai keverési eljárás, ahol a folyadékminőségi követelmények nem túl magasak.
Nagy teljesítményű PN16 Y típusú szűrő
A nagy teljesítményű PN16 Y típusú szűrőket olyan alkalmazásokban használják, ahol elengedhetetlen a jó minőségű szűrés. Néhány példa:
- Vegyipari feldolgozóipar: Megvédi a szivattyúkat, szelepeket és egyéb berendezéseket a korróziótól és a vegyi folyadékok finom részecskéi által okozott károktól.
- Élelmiszer- és italipar: Biztosítja a technológiai folyadékok tisztaságát, megakadályozva az élelmiszerek és italok idegen részecskékkel való szennyeződését.
- Félvezető- és elektronikai ipar: A félvezetők és elektronikai alkatrészek gyártásához szükséges ultra-tiszta vízminőség fenntartására szolgál.
Következtetés
Összefoglalva, a standard és a nagy teljesítményű PN16 Y típusú szűrő közötti különbségek jelentősek a tervezés, a szűrési hatékonyság, a nyomásesés, a karbantartás és az alkalmazások szempontjából. A szűrő kiválasztásakor fontos figyelembe venni az alkalmazás speciális követelményeit, beleértve a folyadék tulajdonságait, a kívánt szűrési szintet, az üzemi nyomást és hőmérsékletet, valamint a költségvetést.

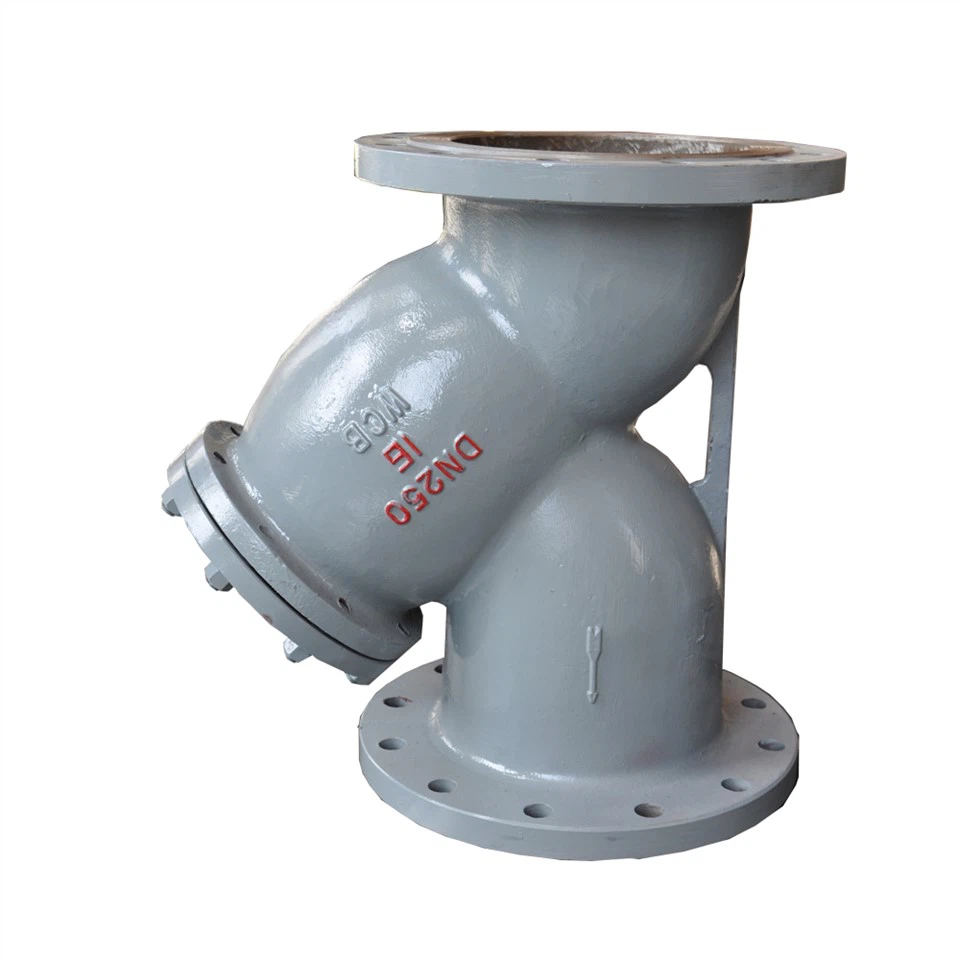

A PN16 Y típusú szűrők beszállítójaként a termékek széles skáláját kínáljuk a különböző vásárlói igények kielégítésére. Ha érdekli a migömbgrafitos öntöttvas Y típusú szűrő dupla karimás víz DIN/JIS/ASME/ASTM/GB,Karimás csatlakozás Rozsdamentes acél Y szűrő Ss szűrővel, vagySS304 szita Y szűrő SS304, kérjük, forduljon hozzánk bizalommal további információért és konkrét igényeinek megbeszéléséhez. Szakértői csapatunk készen áll a segítségére az alkalmazásához legmegfelelőbb szűrő kiválasztásában.
Hivatkozások
- "Ipari szűrési kézikönyv", John Wiley & Sons
- "Fluidmechanika és hidraulikus gépek", RK Bansal
