Termékjellemző:

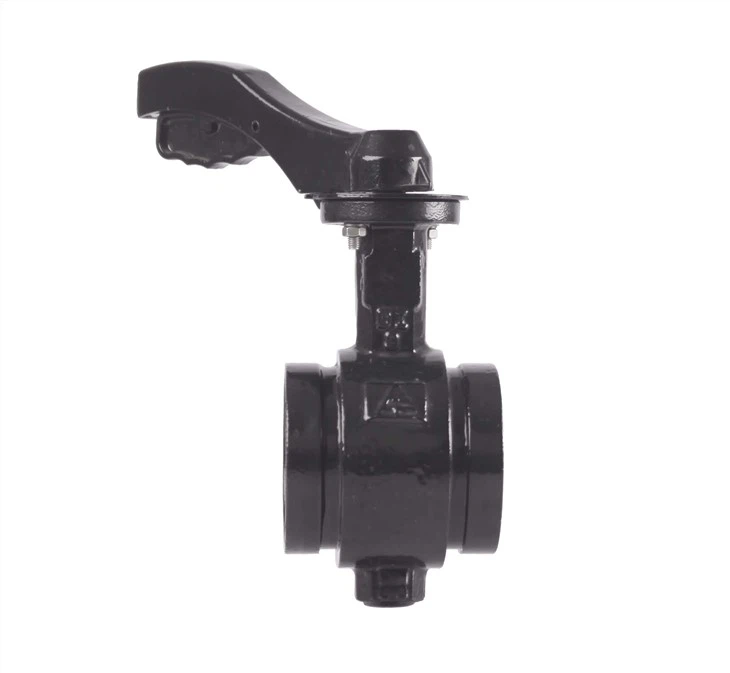

A pillangószelep gazdaságos, hatékony és megbízható szolgáltatást kínál a hornyos végű csővezetékekhez. Két hornyos végcsatlakozóval egyszerűen felszerelhető.
A masszív gömbgrafitos öntöttvas test epoxi bevonattal van ellátva minden nedves és légkörnek kitett felületen. Ez belső és külső korrózióvédelmet is biztosít.
A tárcsán lévő EPDM tokozás védelmet nyújt a vegyi támadás és az erózió ellen, valamint buborékmentes tömítést képez a szelep belső falával szemben. Az EPDM O-gyűrűk megakadályozzák a belső alkatrészek légköri korrózióját.
A felső karima szimmetrikus, így számos különböző kézi vagy fogaskerék-meghajtás, valamint elektromos, pneumatikus és hidraulikus működtetőelemek fogadhatók. A meghosszabbított nyak elegendő helyet biztosít a szigeteléshez.
Az EPDM tokozott lemezt úgy tervezték, hogy minimalizálja a turbulenciát és maximalizálja a jó áramlási jellemzőket, valamint pozitív tömítést, erózió és korrózió elleni védelmet, valamint alacsony tömítési nyomatékot biztosít.
Telepítési útmutató
1. A szelepet száraz és szellőző helyiségben kell tartani, és a szeleplemezt 4-5 fokban kell kinyitni.
2. A hosszú távú tárolást rendszeresen ellenőrizni kell. A megmunkált felületeket 6 havonta egyszer meg kell tisztítani a felületi szennyeződésektől.
3. Beszereléskor gondosan ellenőrizze, hogy a szelep használata megfelel-e a teljesítményspecifikációknak.
4. A telepítés, a telepítés és a hibakeresés előtt a személyzetnek figyelmesen el kell olvasnia a kezelési útmutatót, az elektromos készülék kézikönyvét, a kapcsolási rajzot stb., és ismernie kell a telepítési és hibakeresési eljárásokat.
5. A telepítés során ügyeljen a következőkre:
A. Ellenőrizze, hogy a szelepcsatornában és a tömítőfelületben nincsenek-e különféle anyagok, és időben tisztítsa meg őket. A szelepet a kicsomagolás után időben fel kell szerelni, és ne lazítsa meg tetszés szerint a szelep rögzítőcsavarjait.
B. Amikor a pillangószelep be van szerelve, a pillangólemeznek zárt helyzetben kell lennie.
6. A pillangószelep és a csővezeték közötti összekötő csavarokat nem egyenként kell meghúzni, hanem a kerület megfelelő irányában felváltva kell meghúzni, hogy elkerüljük az egyenetlen meghúzásból adódó karimatörést vagy szivárgást.
A 7 pillangószelep általában egyirányú használatra szolgál, a telepítést meg kell jegyezni, a szeleptesten lévő nyíl iránya a közeg nyomásirányát jelenti, amikor a szelep zárva van.
8. A pillangószelep a csővezeték bármely szögében beépíthető, de nem szabad megfordítani, általában függőleges vagy vízszintes telepítés.
9. Ha használat közben módosítania kell az áramlást, állítsa be a meghajtó eszköz nyitási helyzetét a vezérléshez.
10. Amikor az elektromos pillangószelep elhagyja a gyárat, a vezérlőszerkezet nyitó és záró löketét jól beállították. Az áramellátás rossz irányának elkerülése érdekében a pillangószelepet először kézzel kell félig nyitott helyzetbe kapcsolni, majd át kell kapcsolni, hogy ellenőrizze, hogy a jelzőtárcsa iránya összhangban van-e a vezérlőtárcsa irányával. a szelep.
11. A szelep javítása után tömítésvizsgálatot kell végezni.
